單級旋片式真空泵均為單級油封式旋片真空泵，是獲得真空的基本設備。旋片式真空泵吸氣口安裝有金屬絲網的粗過濾器。能防止固體的外來塵粒吸入泵腔。油分離器內安裝有高效油氣分離效果的排氣過渡器。停泵時，內置于吸氣口的吸氣閥使泵與被抽系統隔離，防止真空泵油返入被抽系統。泵由空氣冷卻。旋片式真空泵所有的泵均由直聯的電動機通過彈性聯軸器驅動。

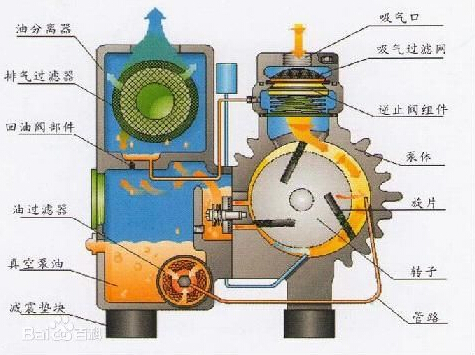

下面是單級旋片式的結構圖：
